Fabrication d'un variateur d'intensité pour spot halogène/ à incandescence

le Dim 29 Mar - 23:56
Salut à tous,

Je vais vous expliquer ici ma méthode pour fabriquer un variateur d'intensité pour vos spots halogènes ou à incandescence.

C'est une sorte de "thermostat pour lampe".

Cette méthode présente de nombreux avantages :

- C'est très facile à faire, juste deux-trois branchements tout simples.

- Plus de problème en ce qui concerne le choix de la puissance des lampes. Même si vous choisissez un spot de 100W pour un terrarium de 60 cm, vous pourrez régler la puissance vous même, en déplaçant simplement le curseur du + au -

- La température baissera en même temps que la lumière. Pour simuler des saisons, des période de repos, des variations de température et de lumière...c'est vraiment pratique.

- Ce n'est pas cher du tout! Entre 18 et 25€ tout compris, selon les magasins (un bon thermostat seul coûte minimum 45€)


J'ai oublié de prendre des photos du montage (boulet boulet boulet :parking: ), mais je vais essayer de tout vous expliquer au mieux, et avec des photos prises sur le net.


D'abord , le matériel nécessaire :

- Un variateur pour halogène (prix 9 €)
- Une douille E27 en porcelaine (prix 1,50€)
- Un spot Halogène (ici en 75 W de chez Reptile Planet, donc 8€)
- Un petit tournevis.


Le variateur (du moins celui que j'utilise) se présente comme cela :




Disponible à Casto, Leroy Merli*...


Il est vendu avec un câble d'alimentation équipé d'un interrupteur (j'ai enlevé l'interrupteur, il ne me servait à rien).





Une fois le boitier du dessus enlever (3 vis), l'intérieur du variateur se présente comme cela :





Il vous faut donc brancher à ce variateur un câble équipé d'une douille E27 en porcelaine, pour pouvoir y mettre votre spot.

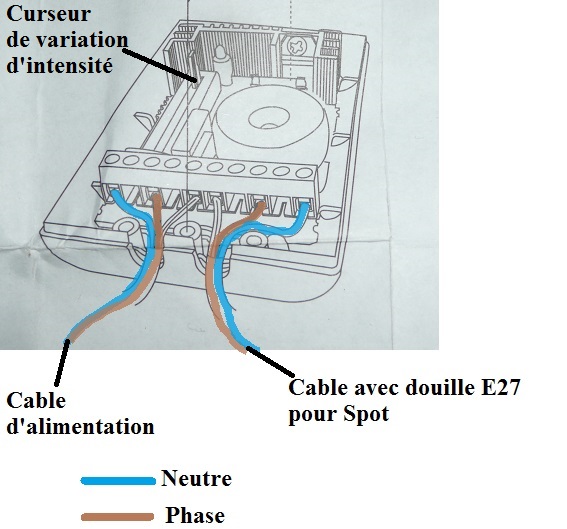

Voilà un petit schéma que j'ai fait, à l'aide de la notice du variateur et de mon ami PAINT.

On l'appellera le schéma des huîtres, parce que c'est poétique.





Donc :

Vous reliez votre douille E27 à un câble à deux fils: un marron (phase) et un bleu (neutre).

Cela donne ça :

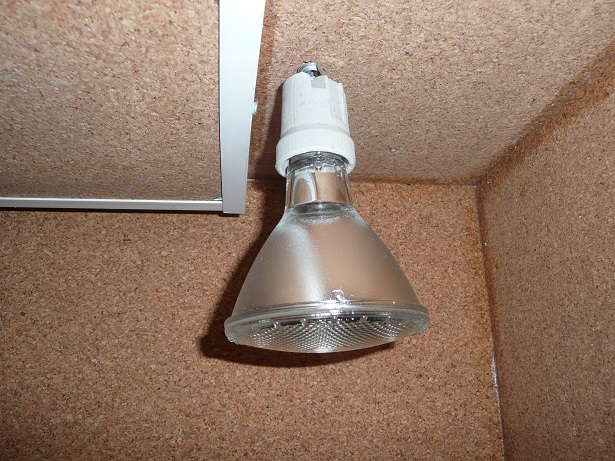

Et une fois dans le terrarium (rien de bien complexe, beaucoup d'entre vous l'on déjà fait) :





Ensuite, à l'autre bout du câble, vous dénudez vos deux fils sur quelques millimètres.

Cela donne ça :





C'est cette partie que vous allez relier au variateur, en respectant bien ce qui est indiqué sur le schéma des huîtres.

Ensuite, si comme moi vous avez viré l'interrupteur, il vous faudra relier le câble d'alimentation au variateur.

Un câble à la c*n, avec une fiche mâle :




Le principe est exactement le même : vous avez la partie de votre câble qui est équipée d'une fiche mâle (pour être branchée dans une prise), et vous avez  l'autre partie de votre câble où vous retrouvez les mêmes fils (le bleu et le marron) qui vont être reliés au variateur de la même manière que la douille E27.

Toujours en respectant bien le schéma des huîtres, bien entendu. Sinon y'a tout qui saute.


Une fois que vous avez votre câble d'alimentation et votre douille E27 qui sont reliés au variateur, vous devez replacer le couvercle, en faisant bien attention de placer correctement le curseur de variation d'intensité dans la partie adaptée du couvercle.


Ensuite, pour le premier branchement, assurez-vous que le curseur est bien sur le minimum, pour éviter que la lampe s'allume de suite à pleine puissance.

Une fois le variateur branché, déplacez tout doucement le curseur vers le +

Si le spot s'allume progressivement, c'est nickel, vous avez tout bien fait.

S'il ne se passe rien, il se peut que :

- Vos câbles soient mal raccordés au variateur, ou à la douille E27
- Votre spot soit mal vissé à la douille E27
- Le curseur de variation d'intensité ne soit pas dans la partie du couvercle qui lui est  consacrée.
- Vous n'ayez pas payé votre facture EDF...

Et si tout va bien, vous avez (vidéo prise chez moi) :




Pour les reptiles exotiques, qui ont besoin de températures nocturnes assez élevées, il faudra un chauffage pour la nuit.

Pour les autres, les couleuvres américaines par exemple, il suffit de relier le variateur à un programmateur journalier, de manière à tout éteindre la nuit.

Après, vous adaptez ça bien comme vous voulez...

En espérant que cela puisse vous servir, et vous faire faire des économies!

J'ai essayé de détailler au mieux, parce que quand on y connait rien en électricité (comme moi), eh ben c'est pas évident tout de suite, mais si vous avez des questions, n'hésitez surtout pas!



**********

:banane:
Membre intéressé
Membre intéressé
Masculin
Poissons Tigre
Messages : 79
Date d'inscription : 16/03/2015
Age : 31
Localisation : ploermel 56800
Voir le profil de l'utilisateur

Re: Fabrication d'un variateur d'intensité pour spot halogène/ à incandescence

le Lun 30 Mar - 6:24
pas mal du tout sa , sa me donne une idee pour mon pogona , car j ai fait une moyenne de mes tempe de mon appart et je tourne aux alentour de 19 ° chez moi
avatar
Administrateur
Administrateur
Féminin
Verseau Cheval
Messages : 7261
Date d'inscription : 27/11/2014
Age : 26
Localisation : Toulouse
Humeur Humeur : Yolo

Voir le profil de l'utilisateurhttp://www.forum-reptiles.com

Re: Fabrication d'un variateur d'intensité pour spot halogène/ à incandescence

le Lun 30 Mar - 11:15
C'est trop bien ça :banane: merci beaucoup, je pense que je vais te piquer cette idée.

Est-ce qu'on est obligé de toucher le bouton de variateur pour que la lumière varie ? Ou est-ce que ça peut se faire automatiquement ?

_______________________
Et mon triangle d'émeraude tire sa langue à double fil...
avatar
Modérateur
Modérateur
Masculin
Poissons Chat
Messages : 3687
Date d'inscription : 23/12/2014
Age : 30
Localisation : Reims
Capacitaire Capacitaire : Pythonidae
Voir le profil de l'utilisateur

Re: Fabrication d'un variateur d'intensité pour spot halogène/ à incandescence

le Lun 30 Mar - 12:32
@Silverat a écrit:Est-ce qu'on est obligé de toucher le bouton de variateur pour que la lumière varie ? Ou est-ce que ça peut se faire automatiquement ?

Non, on est obligé de bouger le curseur, mais tu peux fabriquer un petit robot qui le fait à ta place clown
avatar
Membre passionné
Membre passionné
Masculin
Poissons Serpent
Messages : 786
Date d'inscription : 17/05/2015
Age : 28
Localisation : Aude (11)
Voir le profil de l'utilisateur

Re: Fabrication d'un variateur d'intensité pour spot halogène/ à incandescence

le Sam 18 Juil - 9:59
Merci du partage, c'est hyper intéressant faudrait que je me penche sur la question surtout avec c'est forte chaleur ^^
avatar
Modérateur
Modérateur
Masculin
Poissons Chat
Messages : 3687
Date d'inscription : 23/12/2014
Age : 30
Localisation : Reims
Capacitaire Capacitaire : Pythonidae
Voir le profil de l'utilisateur

Re: Fabrication d'un variateur d'intensité pour spot halogène/ à incandescence

le Sam 18 Juil - 11:33
N'hésite pas si tu as des questions! Wink
avatar
Membre passionné
Membre passionné
Masculin
Poissons Serpent
Messages : 786
Date d'inscription : 17/05/2015
Age : 28
Localisation : Aude (11)
Voir le profil de l'utilisateur

Re: Fabrication d'un variateur d'intensité pour spot halogène/ à incandescence

le Dim 19 Juil - 10:48
Je reviendrai vers toi quand je me lancerais Wink
avatar
Membre V.I.P
Membre V.I.P
Féminin
Bélier Chien
Messages : 997
Date d'inscription : 10/12/2014
Age : 23
Localisation : Paris
Voir le profil de l'utilisateur

Re: Fabrication d'un variateur d'intensité pour spot halogène/ à incandescence

le Mer 22 Juil - 16:20
Moi j'suis vraiment naze en bricolage (même ça c'est trop technique pour moi).
Alors je veux bien te payer Zushn pour que tu m'en bricoles plusieurs Laughing
avatar
Modérateur
Modérateur
Masculin
Poissons Chat
Messages : 3687
Date d'inscription : 23/12/2014
Age : 30
Localisation : Reims
Capacitaire Capacitaire : Pythonidae
Voir le profil de l'utilisateur

Re: Fabrication d'un variateur d'intensité pour spot halogène/ à incandescence

le Mer 22 Juil - 20:48
@Rinlive a écrit:Moi j'suis vraiment naze en bricolage (même ça c'est trop technique pour moi).
Alors je veux bien te payer Zushn pour que tu m'en bricoles plusieurs Laughing

Tu m'envois le matos ou le fric pour que je l'achète, et je te le fais gratis Wink
avatar
Membre avide
Membre avide
Masculin
Taureau Serpent
Messages : 231
Date d'inscription : 22/07/2015
Age : 28
Localisation : 75
Voir le profil de l'utilisateur

Re: Fabrication d'un variateur d'intensité pour spot halogène/ à incandescence

le Jeu 23 Juil - 9:41
Le "Vous n'avez pas payé votre facture EDF" m'a complètement buté Ahah ! lol!
Merci beaucoup pour l'astuce, c'est pratique pour faire des coupures de luminosité moins brutales le soir !
Je vais m'en faire un Smile
avatar
Membre V.I.P
Membre V.I.P
Féminin
Bélier Chien
Messages : 997
Date d'inscription : 10/12/2014
Age : 23
Localisation : Paris
Voir le profil de l'utilisateur

Re: Fabrication d'un variateur d'intensité pour spot halogène/ à incandescence

le Jeu 23 Juil - 9:44
@Zushn a écrit:
@Rinlive a écrit:Moi j'suis vraiment naze en bricolage (même ça c'est trop technique pour moi).
Alors je veux bien te payer Zushn pour que tu m'en bricoles plusieurs Laughing

Tu m'envois le matos ou le fric pour que je l'achète, et je te le fais gratis Wink

Bah écoute pourquoi pas Laughing
Je vais d’abord essayé, si je vois que mes nouveaux terras prennent feux je fais appelle à toi Laughing
avatar
Administrateur
Administrateur
Féminin
Verseau Cheval
Messages : 7261
Date d'inscription : 27/11/2014
Age : 26
Localisation : Toulouse
Humeur Humeur : Yolo

Voir le profil de l'utilisateurhttp://www.forum-reptiles.com

Re: Fabrication d'un variateur d'intensité pour spot halogène/ à incandescence

le Jeu 23 Juil - 9:45
Moi c'est le "schéma des huîtres" qui me vend du rêve à chaque fois Laughing

Edit : je vais tenter aussi, avec les fortes chaleurs ça s'impose de pouvoir régler... Very Happy si y a le feu j'appellerais Zushn plutôt que les pompiers moi aussi Laughing

_______________________
Et mon triangle d'émeraude tire sa langue à double fil...
avatar
Modérateur
Modérateur
Masculin
Poissons Chat
Messages : 3687
Date d'inscription : 23/12/2014
Age : 30
Localisation : Reims
Capacitaire Capacitaire : Pythonidae
Voir le profil de l'utilisateur

Re: Fabrication d'un variateur d'intensité pour spot halogène/ à incandescence

le Jeu 23 Juil - 10:50
@(~)Lic(~) a écrit:c'est pratique pour faire des coupures de luminosité moins brutales le soir !

Cela implique d'être présent chez toi tout les soirs à la même heure pour bouger le bouton Laughing

avatar
Modérateur
Modérateur
Masculin
Poissons Chat
Messages : 3687
Date d'inscription : 23/12/2014
Age : 30
Localisation : Reims
Capacitaire Capacitaire : Pythonidae
Voir le profil de l'utilisateur

Re: Fabrication d'un variateur d'intensité pour spot halogène/ à incandescence

le Jeu 23 Juil - 10:54
@Rinlive a écrit:Je vais d’abord essayé, si je vois que mes nouveaux terras prennent feux je fais appelle à toi Laughing

@Silverat a écrit:Moi c'est le "schéma des huîtres" qui me vend du rêve à chaque fois Laughing

Edit : je vais tenter aussi, avec les fortes chaleurs ça s'impose de pouvoir régler... Very Happy si y a le feu j'appellerais Zushn plutôt que les pompiers moi aussi Laughing

Le secret : bien suivre le schéma des huîtres Shocked

Appeler les pompiers si ça flambe, déconnez pas Laughing

Le schéma des huîtres et moi-même ne vous seront d'aucune utilité si vous prenez feu.
avatar
Administrateur
Administrateur
Féminin
Verseau Cheval
Messages : 7261
Date d'inscription : 27/11/2014
Age : 26
Localisation : Toulouse
Humeur Humeur : Yolo

Voir le profil de l'utilisateurhttp://www.forum-reptiles.com

Re: Fabrication d'un variateur d'intensité pour spot halogène/ à incandescence

le Jeu 23 Juil - 10:59
MDR :rire: il va stresser Laughing

Il va recevoir des appels dans la nuit "OHMONDIEU MEC Y A LE FEU SUR TON VARIATEUR QU'EST-CE QUE JE DOIS FAIRE MAINTENANT AAAAAH ?!?!?! VITE ENVOIE-MOI UN SCHÉMA DES HUITRES POUR ME SAUVER !"

_______________________
Et mon triangle d'émeraude tire sa langue à double fil...
avatar
Membre avide
Membre avide
Masculin
Taureau Serpent
Messages : 231
Date d'inscription : 22/07/2015
Age : 28
Localisation : 75
Voir le profil de l'utilisateur

Re: Fabrication d'un variateur d'intensité pour spot halogène/ à incandescence

le Jeu 23 Juil - 10:59
@Zushn a écrit:
@(~)Lic(~) a écrit:c'est pratique pour faire des coupures de luminosité moins brutales le soir !

Cela implique d'être présent chez toi tout les soirs à la même heure pour bouger le bouton  Laughing


Oui j'en ai bien conscience, mais en ce moment comme je laisse les volets fermés pour la chaleur, la lumière passe de pleine à nulle en instantané du coup je peux diminuer petit à petit 30 min avant l'extinction juste en ce moment. D'habitude la lumière ce coupe avant la fin du jour et la lumière naturelle fait en gros le reste... Je ferme les volets plus tôt l'été...
avatar
Membre V.I.P
Membre V.I.P
Féminin
Bélier Chien
Messages : 997
Date d'inscription : 10/12/2014
Age : 23
Localisation : Paris
Voir le profil de l'utilisateur

Re: Fabrication d'un variateur d'intensité pour spot halogène/ à incandescence

le Jeu 23 Juil - 11:05
@Silverat a écrit:MDR :rire: il va stresser Laughing

Il va recevoir des appels dans la nuit "OHMONDIEU MEC Y A LE FEU SUR TON VARIATEUR QU'EST-CE QUE JE DOIS FAIRE MAINTENANT AAAAAH ?!?!?! VITE ENVOIE-MOI UN SCHÉMA DES HUITRES POUR ME SAUVER !"

Tellement ça.

"Mec ton schéma c'est vraiment d'la merde, mon appart' brûle là.
JE FAIS QUOI AVEC LE CÂBLE ROUGE ?! Y A LE BLEU QUI FLAMBE LA ! "
avatar
Membre avide
Membre avide
Masculin
Taureau Serpent
Messages : 231
Date d'inscription : 22/07/2015
Age : 28
Localisation : 75
Voir le profil de l'utilisateur

Re: Fabrication d'un variateur d'intensité pour spot halogène/ à incandescence

le Jeu 23 Juil - 11:11
En tout cas j'ai toujours pas compris pourquoi l'huître ... XD
avatar
Modérateur
Modérateur
Masculin
Poissons Chat
Messages : 3687
Date d'inscription : 23/12/2014
Age : 30
Localisation : Reims
Capacitaire Capacitaire : Pythonidae
Voir le profil de l'utilisateur

Re: Fabrication d'un variateur d'intensité pour spot halogène/ à incandescence

le Jeu 23 Juil - 11:20
@Silverat a écrit:MDR :rire: il va stresser Laughing

Il va recevoir des appels dans la nuit "OHMONDIEU MEC Y A LE FEU SUR TON VARIATEUR QU'EST-CE QUE JE DOIS FAIRE MAINTENANT AAAAAH ?!?!?! VITE ENVOIE-MOI UN SCHÉMA DES HUITRES POUR ME SAUVER !"


@Rinlive a écrit:
Tellement ça.

"Mec ton schéma c'est vraiment d'la merde, mon appart' brûle là.
JE FAIS QUOI AVEC LE CÂBLE ROUGE ?! Y A LE BLEU QUI FLAMBE LA ! "


Vous me faites flipper, je n'ai plus confiance en moi maintenant Sad

Je vais le faire homologuer, et je le commercialiserais Shocked

avatar
Modérateur
Modérateur
Masculin
Poissons Chat
Messages : 3687
Date d'inscription : 23/12/2014
Age : 30
Localisation : Reims
Capacitaire Capacitaire : Pythonidae
Voir le profil de l'utilisateur

Re: Fabrication d'un variateur d'intensité pour spot halogène/ à incandescence

le Jeu 23 Juil - 11:21
@(~)Lic(~) a écrit:En tout cas j'ai toujours pas compris pourquoi l'huître ... XD

Parce que pas la palourde, mec



scratch
avatar
Membre V.I.P
Membre V.I.P
Féminin
Bélier Chien
Messages : 997
Date d'inscription : 10/12/2014
Age : 23
Localisation : Paris
Voir le profil de l'utilisateur

Re: Fabrication d'un variateur d'intensité pour spot halogène/ à incandescence

le Jeu 23 Juil - 11:22
Tf'açon les fruits de mer c'est trop bon.
avatar
Administrateur
Administrateur
Féminin
Verseau Cheval
Messages : 7261
Date d'inscription : 27/11/2014
Age : 26
Localisation : Toulouse
Humeur Humeur : Yolo

Voir le profil de l'utilisateurhttp://www.forum-reptiles.com

Re: Fabrication d'un variateur d'intensité pour spot halogène/ à incandescence

le Jeu 23 Juil - 11:23
OMG :rire:

"IL FAUT COUPER LE FIL ROUGE VITE"

Pourquoi Evier ? Parce que eau minérale du robinet Shocked

_______________________
Et mon triangle d'émeraude tire sa langue à double fil...
avatar
Modérateur
Modérateur
Masculin
Poissons Chat
Messages : 3687
Date d'inscription : 23/12/2014
Age : 30
Localisation : Reims
Capacitaire Capacitaire : Pythonidae
Voir le profil de l'utilisateur

Re: Fabrication d'un variateur d'intensité pour spot halogène/ à incandescence

le Jeu 23 Juil - 12:14
@Silverat a écrit:Pourquoi Evier ? Parce que eau minérale du robinet Shocked

avatar
Administrateur
Administrateur
Féminin
Verseau Cheval
Messages : 7261
Date d'inscription : 27/11/2014
Age : 26
Localisation : Toulouse
Humeur Humeur : Yolo

Voir le profil de l'utilisateurhttp://www.forum-reptiles.com

Re: Fabrication d'un variateur d'intensité pour spot halogène/ à incandescence

le Jeu 23 Juil - 12:42
Je suis trop fan Laughing

_______________________
Et mon triangle d'émeraude tire sa langue à double fil...
avatar
Modérateur
Modérateur
Masculin
Poissons Chat
Messages : 3687
Date d'inscription : 23/12/2014
Age : 30
Localisation : Reims
Capacitaire Capacitaire : Pythonidae
Voir le profil de l'utilisateur

Re: Fabrication d'un variateur d'intensité pour spot halogène/ à incandescence

le Jeu 23 Juil - 12:54
J'adore faire des montages pourris, c'est ma passion Laughing
Contenu sponsorisé

Re: Fabrication d'un variateur d'intensité pour spot halogène/ à incandescence

Voir le sujet précédentRevenir en hautVoir le sujet suivant
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
